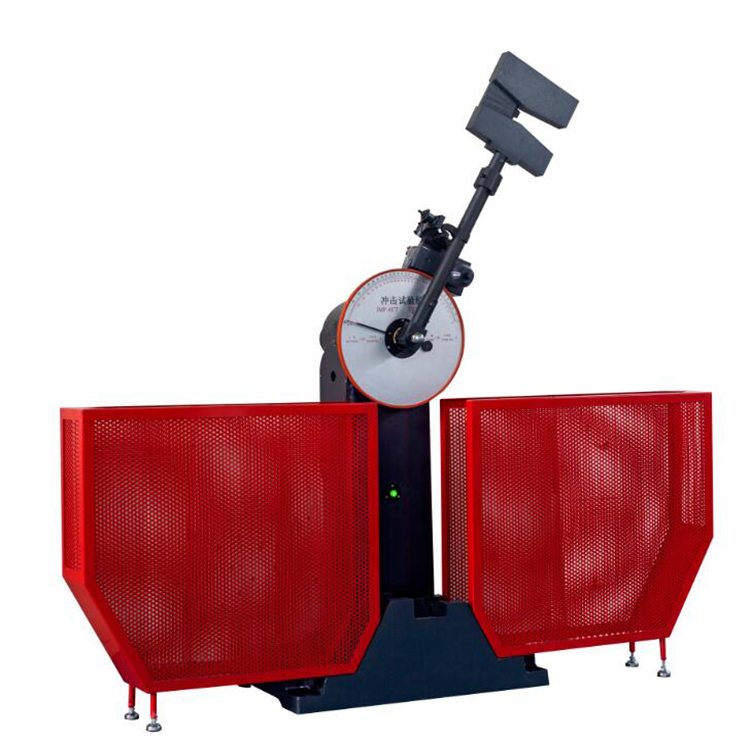

JB-300B沖擊試驗機用于測定金屬材料在動負荷下抵抗沖擊的性能,從而判斷材料在動負荷作用下的質量狀況。
本機為半自動控制試驗機,操作簡單工作效率高,揚擺、沖擊、放擺電氣控制,并能利用沖斷試樣后的剩余能量自動揚擺作好下次試驗準備,特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。JB-300B型沖擊試驗機符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》,按國標GB/T229-2007《金屬材料 夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。
二、 技術特點:
1、 試驗機主機為單支承柱式結構,懸臂式掛擺方式,擺錘錘體C型;
2、 沖擊刀采用螺釘安裝固定,更換簡單方便;
3、 試樣簡支梁式支承;
4、 主機裝有安全防護銷,并且配備了安全防護網;
5、 試驗機為半自動控制,揚擺、掛擺、沖擊、放擺均為電氣控制,并能利用沖斷試樣后的剩余能量自動揚擺做好下次試驗準備,特別適用于連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等部門;
6、試驗機符合國標GB/T3803-2002《擺錘式?jīng)_擊試驗機的檢驗》,按國標GB/T229-2007《金屬材料 夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。
三、 技術指標:
1、沖擊能量:300J 150J
2、沖擊速度:5.2m/s
3、擺錘預揚角:150°
4、試樣支座跨距:40mm
5、支座鉗口圓角:R1.0~1.5mm
6、沖擊刀刃圓角:R2.0~2.5mm (或者ASTM R8mm)
7、擺錘中心至沖擊點距離:750mm
8、標準試樣尺寸:10×10(7.5或5)×55mm
9、擺錘力矩: M=160.7695N.m 80.3848N.m
10、電源和功率:三相四線 50Hz 380V 250W
11、外形尺寸:2200×650×1900mm
12、角度準確度: 0.1°
13、重量: 約500Kg
四、設備主要配置:
1. 主機1臺;
2. 150J、300J 擺錘各1個;
3. 電機(裝在主機上)1臺
4. 內六角扳手S=12(扳鉗口座壓板螺釘)1件;
5. 支座調校器1件;
6. 試樣對中器 1件;
7. 拆卸器(換擺用)1套;
8. 地 腳 螺 栓 4套;
9. 調整斜鐵 4塊;
10. 安全防護網1套;
